Khung tủ phối quang tập trung kết nối ngoài trời DYS82-1-2 loại 432FO

Cấu tạo của ODF quang ngoài trời 432fo

Được chia làm 2 khoang chính:

- Khoang 1 chứa khay quản lý cáp đường vào, lô quấn bán nguyệt, khay hàn quang và dây nối quang.

- Khoang 2 chứa dây nhảy quang, bộ chia quang, converter quang

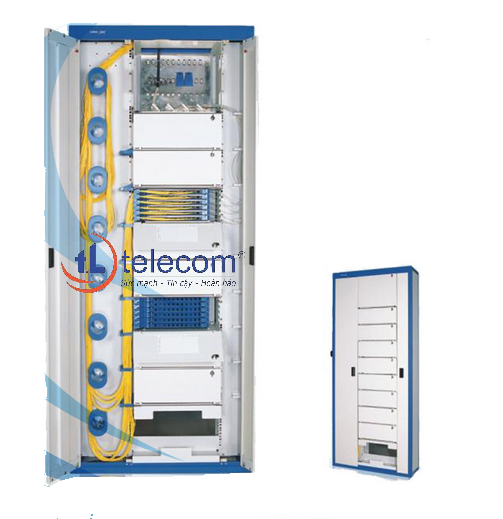

Hình ảnh tủ ODF ngoài trời 342fo

Các tính năng của tủ ODF tổng:

1. Khung này được làm bằng thép chất lượng tốt, khung có kết cấu vững chắc

2. Cấu trúc khép kín với đầy đủ các lợi thế của hiệu suất.

3. Đủ không gian để lưu trữ và rất dễ dàng để cài đặt và hoạt động.

4. Độ cong bán kính 40mm.

5.Cable hệ thống đầu vào được cài đặt trên đỉnh của khung, sửa chữa các loại cáp dễ dàng.

6.Cáp có thể được đưa vào từ trên hoặc dưới cùng của khung.

7.Khung này thích hợp cho cả hai loại cáp bó và cáp thông thường loại băng.

9.Cáp cố định  bảo vệ thiết bị được cung cấp.

Điều kiện hoạt động của ODF tập trung:

1. Nhiệt độ: -5 ℃ - 60 ℃

2. Độ ẩm: 90% ở 30 ℃3.

3.Air Áp lực: 70kPa - 106KPa

Thông số kỹ thuật của odf tổng:

1. Làm việc với các bước sóng 850nm, 1310nm và 1550nm

2. Suy hao chèn: ≤ 0.30dB

3. Suy hao phản hồi : ≥ 0.45dB (PC)

4. Áp lực lên giữa khung trái đất các thiết bị điện áp cao bảo vệ và khung ≥ 3000V (DC) trong 1 phút mà không có bất kỳ sự cố hoặc phóng điện bề mặt.

5. Độ bền cơ học: ≤ 500 lần
